Электролитические и гидрометаллургические инновации меняют подходы отрасли к сложным рудным системам. Эта технологическая эволюция особенно заметна в методах переработки ниобийсодержащих руд, что обещает повышение эффективности, улучшение качества продукции и снижение степени воздействия на окружающую среду.
Традиционные технологии переработки ниобия основаны на методах кислотного разложения, которые в значительной степени остались неизменными с середины XX века. В этих системах используется плавиковая кислота в концентрациях от 2 до 8 моль/л для растворения ниобийсодержащих руд, при этом контролируемые температуры составляют от 60 до 90 °C, что позволяет оптимизировать скорость растворения и минимизировать износ оборудования.
Несмотря на широкое промышленное применение, этот процесс не идеален как с точки зрения экологии, так и высокой энергоёмкости.
В основе современных технологий — достижения в сфере методов экстракции растворителями. Метилизобутилкетон (MIBK) стал преобладающим органическим экстрагентом, способным достигать коэффициентов разделения в диапазоне 10–100 для систем ниобий/тантал в зависимости от pH и состава раствора.
В промышленных системах экстракции растворителями обычно используется от 5 до 15 ступеней экстракции для достижения желаемой эффективности разделения, при этом большее количество ступеней напрямую коррелирует с улучшенной селективностью.

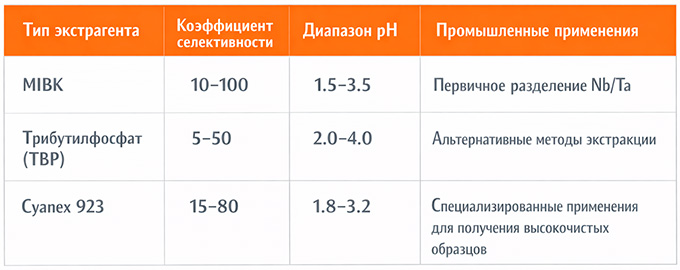

Сравнительная эффективность экстрагентов.
Растворы фторида аммония (NH₄F) и аммиака (NH₃) используются в качестве экстракционных агентов, обеспечивая степень извлечения ниобия 85–95% в хорошо оптимизированных системах. Эффективность экстракции зависит от параметров pH раствора, температуры и времени контакта.
Выбор технологии переработки напрямую связан с типом руды. Пирохлоровые руды, на долю которых приходится приблизительно 90% мировых запасов ниобия, особенно подходят для методов прямого восстановления благодаря своей кристаллической структуре. Это обеспечивает эффективное термическое преобразование феррониобия в промежуточные продукты с помощью процессов алюминотермического восстановления.
Алюмотермический путь восстановления при надлежащей оптимизации обеспечивает эффективность преобразования 92–97%, в результате которого получается феррониобий с содержанием ниобия 60–65%.
Эти реакции протекают при температуре приблизительно 2000–2500 °C, что предполагает использование специализированных печей с огнеупорной футеровкой.
Для применения в технологиях электронно-лучевой плавки (ЕВМ) материал, полученный из пирохлора, должен соответствовать спецификациям, превышающим 99,9% чистоты Nb₂O₅, с содержанием тантала ниже 700 ppm, что требует дополнительных этапов очистки помимо базового алюмотермического восстановления.
Переработка руды колумбита-танталита, в которой соотношение Nb:Ta обычно составляет от 9:1 до 30:1 по весу, из-за тесной связи ниобия и тантала в минеральной структуре требует существенно более сложных методов разделения для достижения приемлемой чистоты в обоих потоках продукта. В ходе этого процесса сначала преимущественно извлекается тантал, тогда как ниобий выделяется из раствора в ходе второй стадии.

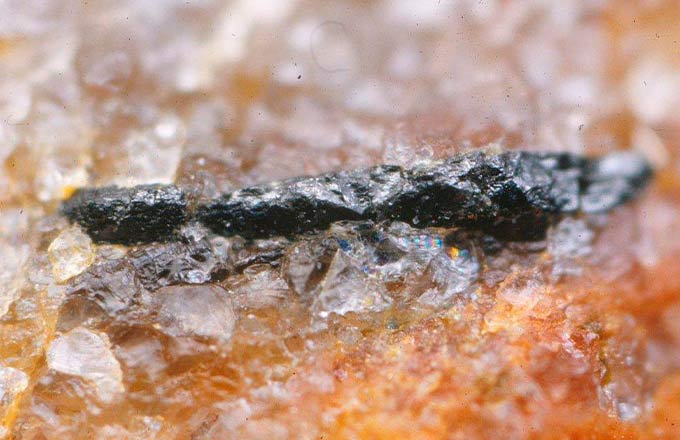

Переработка руды колумбита-танталита.
Экономическая целесообразность переработки колумбита-танталита в значительной степени зависит от извлечения побочного продукта тантала, поскольку тантал имеет значительно более высокую удельную стоимость, чем ниобий. Эта двухкомпонентная оптимизация требует тщательного проектирования процесса для максимизации извлечения обоих металлов при сохранении приемлемых спецификаций чистоты.
По мере того, как месторождения с высококачественными ниобийсодержащими рудами становятся всё более редкими, новые технологии, ориентированные на переработку бедных руд, приобретают промышленное значение. Современные процессы обогащения позволяют из исходного сырья с содержанием ниобия 0,2–0,5% получать его 2–5%-ные концентраты, что даёт возможность снизить затраты на последующую переработку на 75–90%.
Методы обогащения используют несколько принципов разделения:
1. Гравитационное разделение с использованием разницы плотности между богатыми ниобием и бедными минералами.
2. Магнитное разделение с целью выделения оксидов Fe-Ti, связанных с пирохлором.
3. Пенная флотация с использованием специализированных собирающих и депрессантных химических веществ.
4. Многостадийное обогащение, обеспечивающее более высокие коэффициенты обогащения за счёт последовательной обработки.
Месторождения с высококачественными ниобийсодержащими рудами становятся всё более редкими.
Эти методы обычно позволяют извлечь 70–85% ниобия на стадии первичного обогащения, при этом коэффициенты извлечения варьируются в зависимости от минералогического состава руды и характеристик высвобождения. Затем концентрированный материал может быть переработан традиционными гидрометаллургическими или пирометаллургическими методами с использованием существенно меньших объёмов реагентов при одновременном сокращении количества отходов.
Целевые показатели отрасли для различных видов продукции варьируются от 98,5 до 99,99% Nb₂O₅, при этом предельные значения загрязнения танталом поддерживаются ниже 700 ppm Ta₂O₅ для применений, требующих электронно-лучевой плавки (EBM).
Последняя представляет собой вершину современных технологий обработки для получения сверхчистого металла. В этом процессе используются сфокусированные пучки электронов для плавления оксида ниобия в условиях вакуума, что обеспечивает исключительную чистоту конечного продукта за счёт испарения примесей с более низкими температурами кипения, чем у металлического ниобия (его плавление происходит при 2468 °C).
Вакуумно-дуговая рафинировка предлагает альтернативный подход для вторичной плавки в вакууме или атмосфере инертного газа при температуре 1600–2000°C.
Эта технология является более дешёевой альтернативой EBM для менее строгих требований к чистоте конечного продукта.
В любом случае современные технологические процессы требуют сложных систем мониторинга качества продукции (особенно содержания тантала) и производительности процесса в реальном времени. Передовые спектроскопические методы позволяют быстро анализировать сложные ниобиевые продукты, а автоматизированные системы отбора проб обеспечивают репрезентативные данные о качестве на протяжении всего процесса обработки.
Современные технологические процессы требуют сложных систем мониторинга качества продукции.
На подходе и совершенно новые технологии, преобразующие отрасль, такие как электролиз расплавленного оксида (MOE).
Этот революционный процесс, разработанный в Массачусетском технологическом институте и впервые применённый на практике компанией Boston Metal, представляет собой принципиальное отступление от традиционных методов термического восстановления и обладает потенциалом для значительного повышения энергоэффективности, а также сокращения выбросов СО2.
Технология работает за счёт прямого электролитического восстановления оксидов металлов в расплавленных электролитных растворах, минуя сложную многоступенчатую химическую обработку, характерную для традиционных методов.
В настоящее время Boston Metal вводит в эксплуатацию свой первый завод в Бразилии, использующий технологию МОЕ.
Это предприятие позволит получить важнейшие данные, которые позволят оценить эффективность технологии MOE для различных типов руды и спецификаций продукции.
Другое направление — разработка альтернативных технологий без использования фторидов. Традиционные методы, зависящие от гидрофоторида (HF), сталкиваются с растущим регуляторным контролем из-за проблем, связанных с экологическими рисками.
Разделение на основе кристаллизации представляет собой один из перспективных подходов, использующий циклы селективного осаждения и растворения для достижения разделения ниобия и тантала без применения фторидной химии.
Данный процесс, который пока находится в стадии разработки, обещает среди прочего снижение требований к специализированному оборудованию за счёт использования стандартной инфраструктуры химической обработки и, как следствие, сокращение себестоимости производства.
Компания Boston Metal уже сейчас применяет инновационные способы получения ниобия.
В условиях построения экономики замкнутого цикла растёт и значение вторичной переработки. При рециклинге суперсплавов и стального лома используются специализированные системы кислотного выщелачивания, как правило, с применением комбинаций HF + H₂SO₄, оптимизированных для извлечения металлов из сложных матриц сплавов.
В будущем развитие, вероятно, пойдёт по пути нахождения оптимального сочетания преимуществ эффективности новых технологий, таких как MOE, с надёжностью и масштабируемостью существующих процессов, что позволит создать гибридные методы, оптимизированные для конкретных применений и требований рынка.
Перевод Виктора Симионова
по материалам сайта https://discoveryalert.com.au
